HOME > HDCVI > R4M

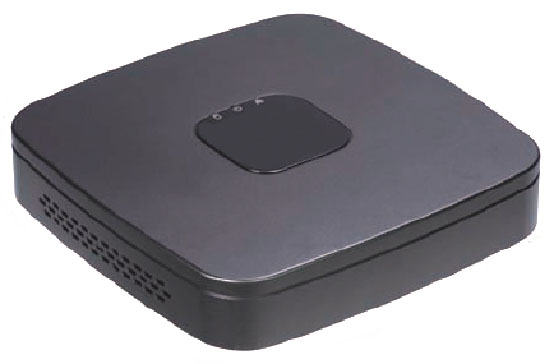

4ch 1080P HDCVI コンパクト DVR
HDCVI-R4M

■ 概要・特長
  • 4台のカメラ映像を リアルタイムで1080Pフルハイビジョン表示

  • H.264デュアルストリーム ビデオ圧縮

  • 全てのチャンネルを1080Pでリアルタイム録画

  • HDMI/VGAビデオ信号出力端子付き(信号は同時出力)

  • 全てのチャンネルで同時にリアルタイム再生とスマートサーチが可能

  • SATA×1ポート(最大4TB迄)、USB2.0×2ポート

  • ネットワークモニタリング;Web server,CMS(DSS/PSS),DMSS対応
■システム構成
HDCVI-R4M  仕 様
システム メインプロセッサ エンベデッドプロセッサ
OS Enbedded LINUX
ビデオ 入力 4チャンネル(BNC)
方式 NTSC(525ライン,60f/s)
画面表示 出力端子 HDMI×1、VGA×1
表示解像度 1920×1080、1280×1024、1280×720、1024×768、800×600
画面分割表示 全画面表示 / 4分割表示
プライバシーマスク カメラ毎に4つ迄のエリア(四辺形)を設定
OSD表示情報 カメラタイトル、時刻、カメラ映像断、カメラロック、モーションディテクション、録画
録画 圧縮方式 ビデオ:H.264 / オーディオ:G.711
録画解像度 1080P(1920×1080) / 720P(1280×720)/ 960H(960×576/960×470)/ D1 4CIF(704×576/704×480)/ CIF(352×288/352×240)/ QCIF(176×144/176×120)
録画レート メインストリーム:1080P / 720P / 960H / D1 / HD1 / 2CIF / CIF (1〜30fps)
エキストラストリーム:CIF / QCIF (1〜30fps)、D1(1〜15fps)
ビットレート 48〜6144kb/s
録画モード @マニュアル録画、 Aスケジュール録画…通常(連続)録画、MD(モーションディテクション=動き検出)録画、 B録画停止
録画間隔 1〜120分(初期値は60分)、録画前:1〜30秒、録画後:10〜300秒
モーションディテクション
(動き検出)
トリガーイベント 録画、PTZカメラ動作、Eメール、FTP、スポット出力、ブザー、画面メッセージ
検出内容 動き検出:396ゾーン(22×18)、カメラ接続状態、カメラ映像断
再生&バックアップ 同期再生 1チャンネル / 4チャンネル
サーチ(検索)モード 日時検索 / MD(モーションディテクション=動き検出)検索
再生機能 再生、一時停止、停止、逆再生、速再生、スロー再生、前ファイル、次ファイル、前カメラ、次カメラ、 フルスクリーン、リピート、シャッフル、バックアップセレクション、デジタルズーム
バックアップモード USBデバイス / 内蔵SATAバナー / ネットワーク
ネットワーク インターフェース RJ-45 ×1ポート (10/100M)
プロトコル HTTP, IPv4/IPv6, TCP/IP, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter,SNMP, P2P
最大アクセスユーザー数  128ユーザー
対応スマートフォン iPhone, iPad, Android, Windows Phone
ストレージ 内蔵ハードディスク 標準搭載容量 2TB (SATAポート×1;最大搭載容量 4TB迄)
外部インターフェース USB USB 2.0 ×2ポート
その他 電源 DC12V, 2A
消費電力 10W (HDD分を除く)
動作温度・湿度範囲 −10℃〜+55℃ ・ 10%〜90%
外形寸法 205(W)mm×205(D)mm×40(H)mm
重量 約 500g (HDD分を除く)
※仕様等は改良等の為予告なく変更する事があります。予めご了承下さい。
