マルチフォーマット CCTV用ミニモニタ
SC-MFM07HD

■ 概要
CCTVカメラシステムに使用される様々な規格のビデオ信号――HD-SDI、EX-SDI、HDMI、VGA、AHD、CVI、TVI ――に 対応したマルチフォーマット小型モニタです。TFT LCDパネルは最大解像度 1280 ×(R,G,B) × 800、内蔵バッテリーで 最大約7時間の使用が可能です。施工やメンテナンスの際の映像確認、画角設定作業などに幅広くお使いいただけます。
■ 特長
  • 4/8/16ch HD-SDI リアルタイム録画

  • フルハイビジョン(@1080P)リアルタイム録画

  • 対応入力フォーマット… HD-SDI(1.485 Gbps, 2.970Gbps), EX-SDI、HDMI(480p/720p/108 0i/1080p)、 VGA(640×480)〜 UXGA(1600×1200)、 CVBS、アナログHD(AHD, CVI, TVI)

  • 7インチ 高解像度TFT LCDパネル採用(LEDバックライト式) 1280(H)×(R,G,B)×800(V)

  • DC12V / 500mA 以下のカメラ電源供給(専用ケーブル付属)

  • カメラの画角設定用のガイドライン表示

  • RS-485通信によるPTZカメラコントロールが可能

  • オーディオライン入出力対応





エレベータ内や駐車場等の監視カメラの画角調整などに。
仕 様 SC-MFM07HD
LCDサイズ 7インチ
画面解像度 280(H)×(R,G,B)×800(V)
ピクセルピッチ 0.117mm(H)×0.177mm(V)
輝度(Cd) 400 Cd/u
視野角 水平90°, 垂直90°
応答時間 11ms
ビデオ入力 【デジタル】〜1080p 60
【HDCCVI】1.485Gbps〜2.970Gbps
【アナログHD】
AHD(720p 25/30, 1080p 25/30)
TVI(720p 25/30, 1080p 25/30)
CVI(720p 25/30, 1080p 25/30)
CVBS NTSC/PAL 1.0Vp-p
COAX通信
【UXGA】〜1600×1200, 60Hz
オーディオ入出力 3.5φイヤホンジャック
レベルメーター CCRC, YCRC/XCRC(HD-SDI, EX-SDI)
POWER 入力:DC 12.6V'(専用充電器使用)
出力:≒DC12V
バッテリー リチウムポリマー:11.1V, 2200mAh×2
動作温湿度範囲 0℃〜50℃、0%〜80%
外形寸法 241(W)×153(H)×50(D)mm

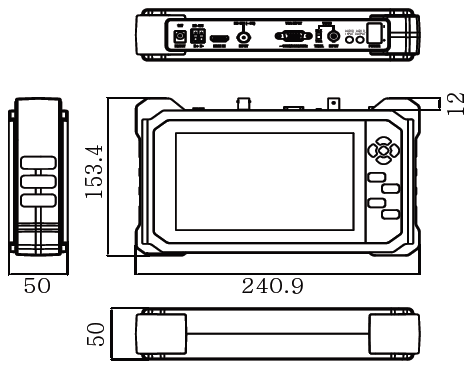

■ 外形寸法 ■ 接続例
※仕様等は改良等の為予告なく変更する事があります。予めご了承下さい。
