HOME > HDCVI > HDCVI-OT202・HDCVI-OR202
2ch HDCVI-光変換伝送ユニット
HDCVI-OT202・HDCVI-OR202

■ 概要・特長
  • 信号劣化の無い非圧縮リアルタイム伝送

  • 入力ビデオ信号(30fps@1080P、30/60fps@720P)を自動識別

  • システム構築が容易なUPnP機能

  • 本体のLEDインジケータでステータス表示

  • 低温〜高温の環境に対応(動作温度範囲 -40℃〜+75℃)

上:HDCVI-OT202(送信ユニット)
下:HDCVI-OR202(受信ユニット)
HDCVI-OT202・HDCVI-OR202 仕 様
光伝送部 端子仕様 FCコネクタ, シングルモード光ファイバー
伝送距離 20km以内
送受信波長 HDCVI-OT202 :送信1310nm, 受信1550nm / HDCVI-OR202 :送信1550nm, 受信1310nm
HDCVI
ビデオ伝送
入力レベル(送信ユニット) 500mVp-p
出力レベル(受信ユニット) 1Vp-p
伝送距離 1080P :300m、720P :500m  ※75-5同軸ケーブル使用時
入力反射損失 15dB未満
入出力インピーダンス 75Ω
端子仕様 BNCコネクタ
入出力チャンネル数 HDCVI-OT202 :BNC×2, RS-485 ×1 / HDCVI-OR202 :BNC×4, RS-485 ×1
ビデオ帯域 45MHz
サンプリング帯域 10ビット
サンプリング周波数 108MHz
HDCVI
データ伝送
通信方式 半二重通信
誤り率 10-9以下
通信速度 1200-9600bps
その他 状態表示LED 光リンク, 電源, データ通信, ビデオ信号源
電源 ・ 消費電力 DC12V, 1A ・ 8W以下
動作温度 ・ 湿度範囲 -40℃〜+75℃ ・ 10%〜90%
外形寸法 ・ 重量 162(W)mm ×136.4(D)mm ×30(H)mm ・ 約200g

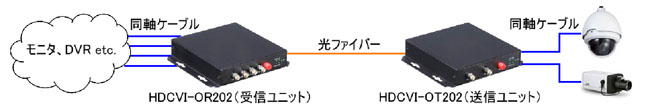

■システム構成
■外形寸法

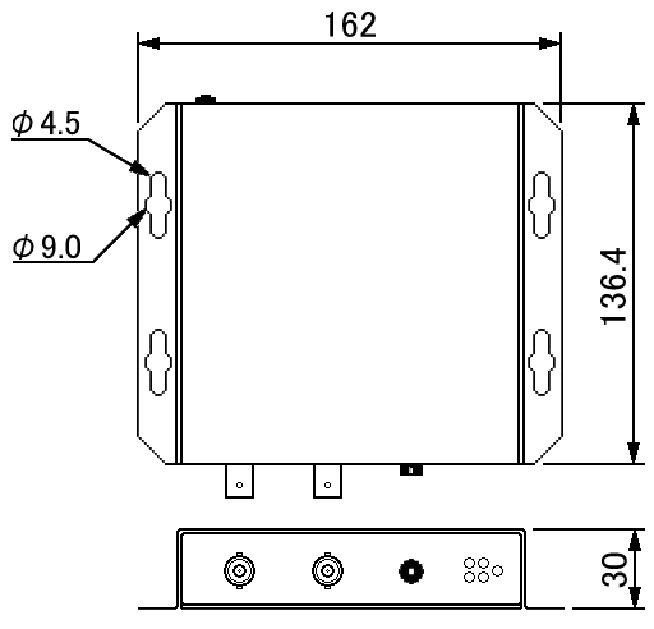

[HDCVI-OT202]

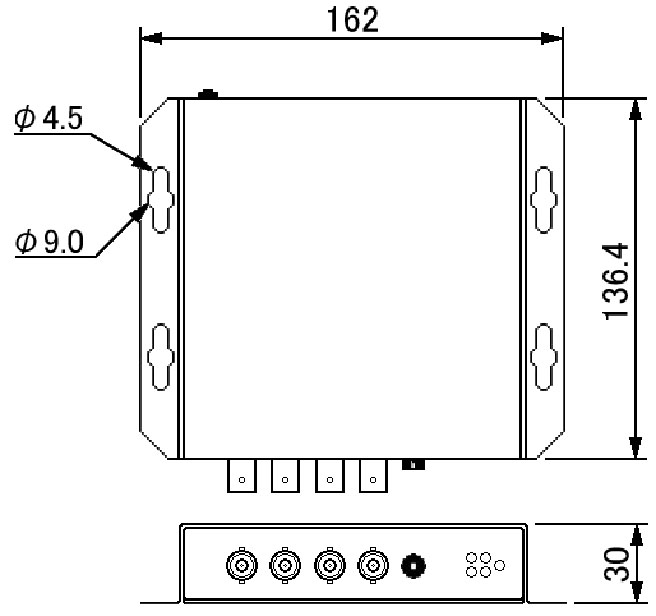

[HD-CVI-OR202]
※仕様等は改良等の為予告なく変更する事があります。予めご了承下さい。
